HIWIN上银 PFDI 上银滚珠丝杠c3精度
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆质量哪家好
- 分类: 法兰中间型双螺母内循环PFDI
- 类型:
- 属性: HIWIN上银 PFDI 上银滚珠丝杠c3精度，-HIWIN上银 PFDI 上银滚珠丝杠c3精度-HIWIN上银 PFDI 上银滚珠丝杆实物图片 “上银研磨丝杆等级”这个词组通常用于描述机械加工领域中的一种工具，起源于传统的金属加工工艺，已经延续至今。丝杆作为一种重要的机械结构，承担着转动和传动的功能，其等级的提升可以带来更高精度和更稳定的效果。在现代工业中，上银研磨丝杆等级的提高技术先进，生产过程精细，经过多道工艺的精心打磨和处理，以确保其表面光滑、无磨损、耐腐蚀。同时，为了满足不同行业和应-HIWIN上银 PFDI 上银滚珠丝杠c3精度--HIWIN上银 PFDI 上银滚珠丝杠c3精度-
HIWIN上银 PFDI 上银滚珠丝杠c3精度 产品参数

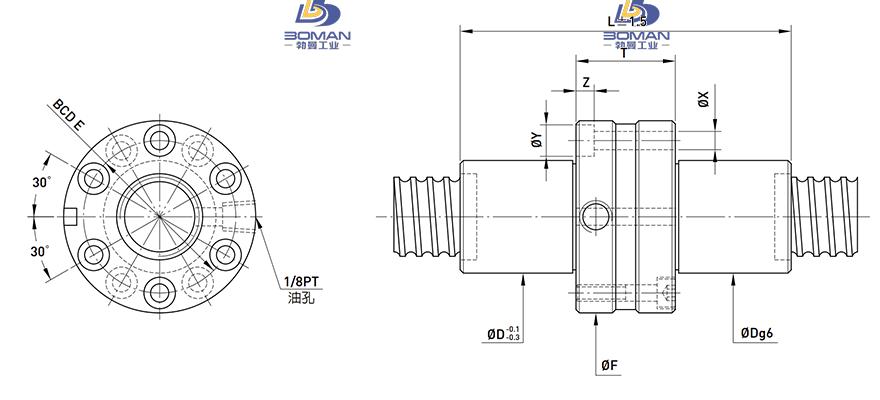

尺寸 单位：mm
| 丝杠轴外径 | 100 |
|
| 导程 | 12 |
|
| 丝杠轴底径 | 92.466 |
|
| 滚珠节圆直径 | ||
| 钢球直径 | 9.525 |
|
| 精度等级 | ||
| 螺母直径 | 125-135 |
|
| 法兰直径 | 188 |
|
| 螺母长度 | 292 |
|
| 螺母安装 | PCD | 158 |
| 额定动负载 | CaN | 19230 |
| 额定静负载 | C0aN | 79741 |
| 有效圈数 | 6 |
|
| 法兰盘宽度 | 64 |
|
| 法兰安装孔通孔直径 | 18 |
|
| 法兰安装孔沉孔直径 | 26 |
|
| 法兰安装孔沉孔深度 | 17.5 |
|
| 轴向刚度 | KNm | 343 |
HIWIN上银 PFDI 上银滚珠丝杠c3精度此型号部分数据来源于UMBRA S1S80-12M5 umbra丝杠
